eco-PEN700
¿CÓMO FUNCIONA?
El sistema de eco-PEN se presenta como una serie de válvulas dosificadoras volumétricas de desplazamiento positivo. Estos dispositivos constan de un rotor y un estator que trabajan en conjunto para lograr con gran precisión el avance del material en curso.
La dosificación del producto se consigue gracias al desplazamiento de este en el estator, controlado por la rotación precisa del rotor. Además, ofrecen la ventaja de poder controlar el fin de la dosis gracias a la opción de rechupe incorporada, lo que contribuye a evitar el efecto de goteo. Esta funcionalidad asegura un proceso de dosificación eficiente y preciso en aplicaciones que requieren altos estándares de calidad.
Principio de pistón sinfín

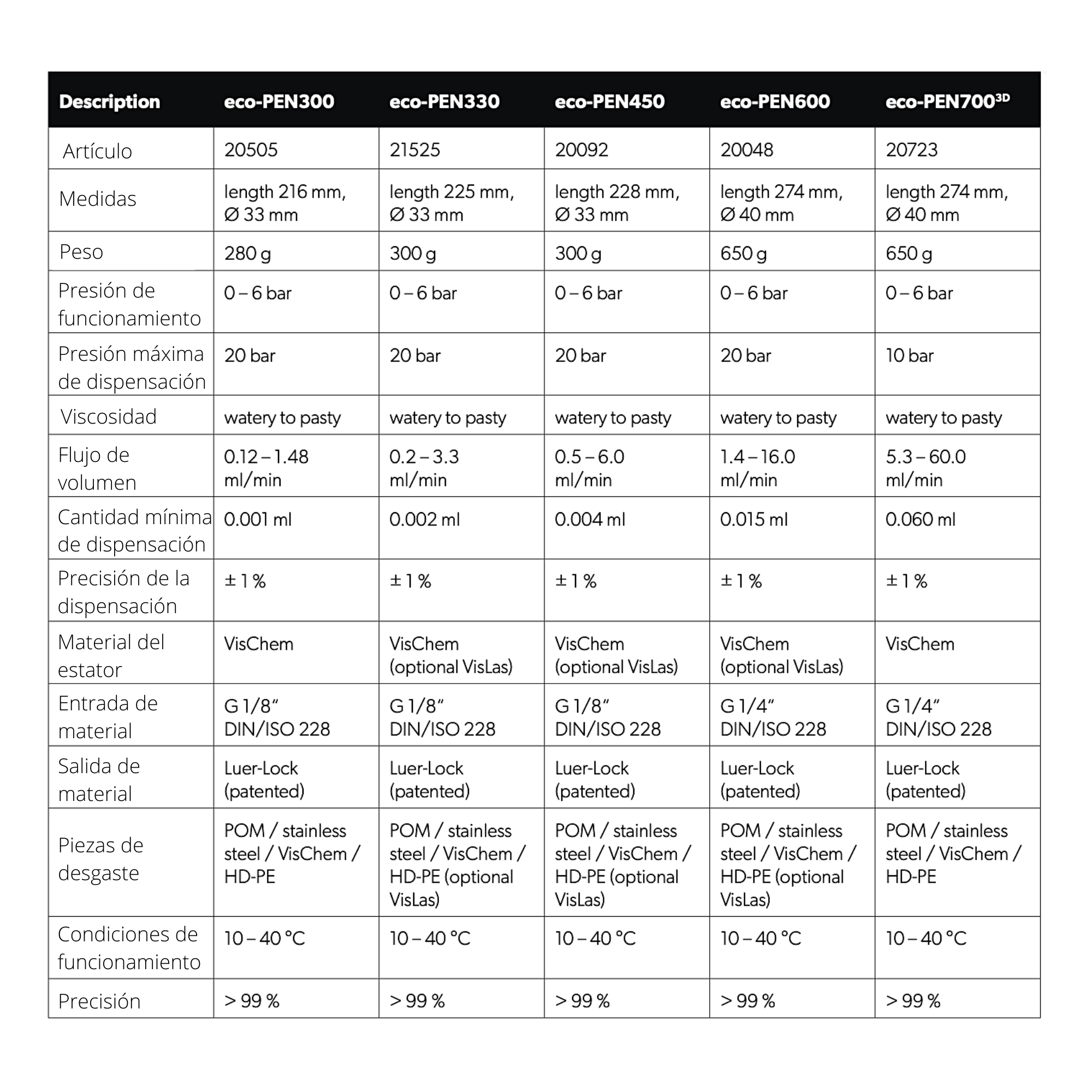

ESPECIFICACIONES
|
|
||||||
|
Medidas |
Longitud 178 mm, Ø22 mm |
Longitud 216 mm, Ø 33 mm |
Longitud 225 mm, Ø 33 mm |
Longitud 228 mm, Ø 33 mm |
Longitud 274 mm, Ø 40 mm |
Longitud 274 mm, Ø 40 mm |
|
Peso |
175 g |
280 g |
300 g |
300 g |
650 g |
650 g |
|
Presión máx. entrada producto |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
|
Presión máxima de dispensación |
20 bar |
20 bar |
20 bar |
20 bar |
20 bar |
10 bar |
|
Viscosidad |
de líquido a pasta |
de líquido a pasta |
de líquido a pasta |
de líquido a pasta |
de líquido a pasta |
de líquido a pasta |
|
Caudal |
0,0044 - 0,35 ml/min |
0.12 – 1.48 ml/min |
0.2 – 3.3 ml/min |
0.5 – 6.0 ml/min |
1.4 – 16.0 ml/min |
5.3 – 60.0 ml/min |
|
Cantidad mínima de dispensación |
0,00025 ml / 0,25 μl/s** |
0.001 ml |
0.002 ml |
0.004 ml |
0.015 ml |
0.060 ml |
|
Precisión de dispensación |
± 1 % |
± 1 % |
± 1 % |
± 1 % |
± 1 % |
± 1 % |
|
Material del rotor |
VisChem |
VisChem |
VisChem (opcional VisLas) |
VisChem (opcional VisLas) |
VisChem (opcional VisLas) |
VisChem |
|
Entrada de material |
Luer-Lock para cartucho |
G 1/8“ DIN/ISO 228 |
G 1/8“ DIN/ISO 228 |
G 1/8“ DIN/ISO 228 |
G 1/4“ DIN/ISO 228 |
G 1/4“ DIN/ISO 228 |
|
Salida de material |
Luer-Lock (patentado) |
Luer-Lock (patentado) |
Luer-Lock (patentado) |
Luer-Lock (patentado) |
Luer-Lock (patentado) |
Luer-Lock (patentado) |
|
Partes en contacto con el material |
POM / VisChem / Acero inoxidable / HD-PE |
POM / acero inoxidable / VisChem / HD-PE |
POM / acero inoxidable / VisChem / HD-PE (opcional VisLas) |
POM / acero inoxidable / VisChem / HD-PE (opcional VisLas) |
POM / acero inoxidable / VisChem / HD-PE (opcional VisLas) |
POM / acero inoxidable / VisChem / HD-PE |
|
Condiciones de operación |
10 - 40 °C |
10 – 40 °C |
10 – 40 °C |
10 – 40 °C |
10 – 40 °C |
10 – 40 °C |
|
Precisión de repetición |
> 99 % |
> 99 % |
> 99 % |
> 99 % |
> 99 % |
> 99 % |
CARACTERÍSTICAS
- Tecnología sin goteo
- Volumétrico
- Libre de pulsaciones
- Independiente de la Viscosidad
- Presiones de dosificación hasta 40 bar
- Exactitud de dosificación ± 1%
- Precisión > 99%
- Control de presión del producto
SISTEMA
Para líquidos autonivelantes o producto de baja viscosidad. Para líquido no autonivelante o producto con viscosidad media o alta que requieren ser presurizados
APLICACIÓN
CONTROLADOR
La unidad de control EC 200 2.0 ha sido diseñada para controlar la configuración de las válvulas eco-PEN de un único componente. Este sistema ofrece una amplia gama de opciones de ajuste tanto de la cantidad como del tiempo de dosificación.
Su uso resulta sencillo e intuitivo, gracias a su interfaz gráfica.
